叉车/属具综合承载能力

叉车/属具综合承载能力计算说明
承载能力是叉车与属具选型过程中必须考虑的一个重要因素,安装上属具后的平衡重式叉车,由于以下
两方面因素造成,叉车/属具的整体综合承载能力将下降:
1、由于属具的自重产生的力矩抵消了一部分叉车的承载力矩。
2、由于属具后部框架结构的厚度造成实际作业时,货物的载荷中心的前移。
以下公式帮具计算承载能力,即载荷重量的极限值,只供以参考。

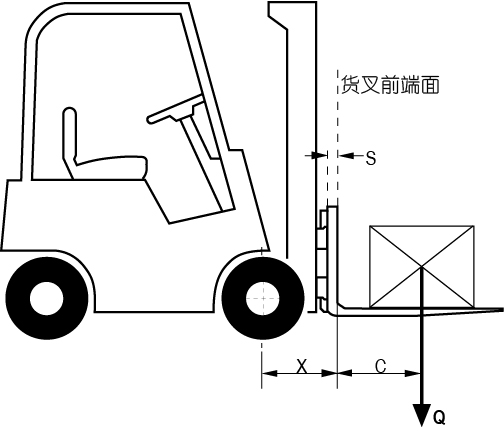

叉车计算参数
Q:叉车额定承载能力(kg)
(注:叉车的额定承载能力与最大起升高度有关)
X:前轮中心至货叉前端的水平距离(mm)
C:货叉垂直段前端面至载荷中心的水平距离(mm)
S:货叉厚度(mm)

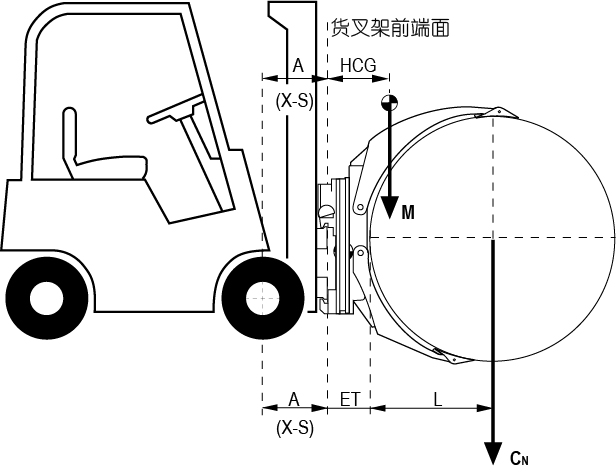

属具计算参数
M:属具自重(kg)
A(A=X-S):前轮中心至货叉架前端的水平距离(mm)
HCG:货叉架前端面至属具重心水平距离(mm)
ET:货叉架前端面至载荷后端面的水平距离(mm)
L:载荷后端面到载荷中心的水平距离(mm)




叉车/属具综合承载能力计算 Cn

请输入列各值后,点击“计算出结果”按钮。

Q: 叉车额定承载能力--公斤(kg)(注:叉车的额定承载能力与最大起升高度有关)

X: 前轮中心至货叉垂直段前端面的水平距离--毫米(mm)
C: 货叉垂直段前端面至载荷中心的水平距离--毫米(mm)
S: 货叉厚度--毫米(mm)
M: 属具自重--公斤(kg)
HCG: 货叉架前端面至属具重心水平距离--毫米(mm)
ET: 货叉架前端面至载荷后端面的水平距离--毫米(mm)
L: 载荷后端面到载荷中心的水平距离--毫米(mm)
综合承载能力等于:
